Suministros y transporte del agua
El agua de riego procede del embalse de Iznájar, que tiene una capacidad máxima de 980 hm3, y discurre por el río Genil hasta la presa de Cordobilla, cuya capacidad máxima en ss inicios era 34 hm3. En esta presa está situada la estación principal de bombeo que, con una capacidad de 30 m3 s-1, eleva el agua 24 m de altura hasta el canal principal.

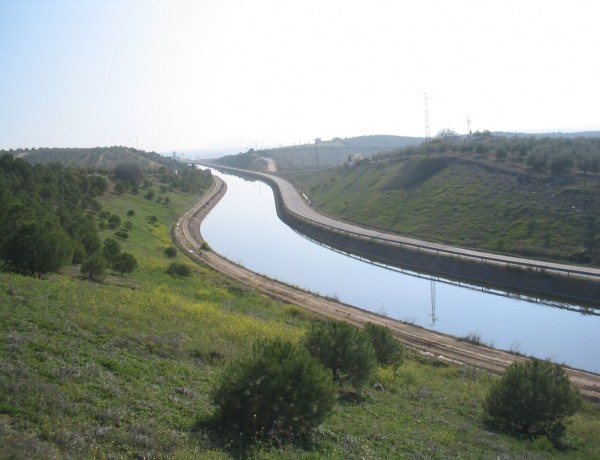

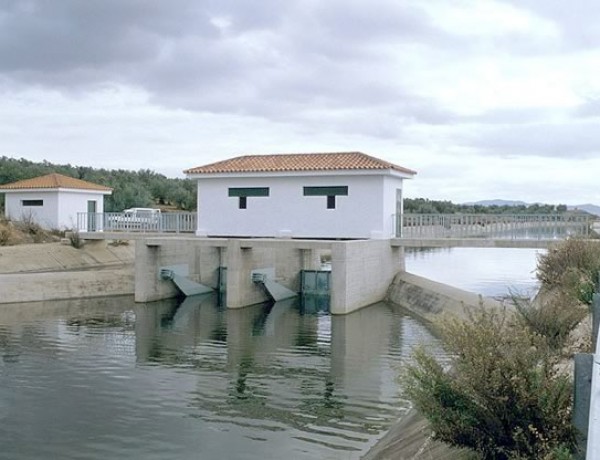

Este canal tiene una sección parabólica y sus dimensiones son:
Primer tramo:
- Longitud: 20 km
- Anchura máxima: 22,86 m
- Altura máxima: 4.15 m
- Caudal máximo: 40 m3 s-1
El tramo de canal finaliza en un sifón, para atravesar el río Cabra, de 2 km de longitud y doble tubo de hormigón armado de 3 m de diámetro.
Segundo tramo:
- Longitud: 10,4 km
- Anchura máxima: 17,5 m
- Altura máxima: 3.75 m
- Caudal máximo: 26 m3 s-1
A lo largo del canal se encuentran las estaciones de bombeo sectoriales que son las que distribuyen el agua a toda la zona regable.
De estas estaciones parte una red principal de tuberías que van hasta unos puntos de control, llamados tomas de agrupación, y de aquí, mediante otra red de tuberías, llamada secundaria, el agua se distribuye hasta las parcelas. En las parcelas, una válvula hidráulica con contador sirve para regular y medir el agua usada por cada regante. En esta válvula existen permanentemente caudal y presión suficientes para regar a la demanda.
Red de distribución del agua
Las redes de tuberías para la distribución del agua de la Colectividad de Santaella de la Zona Regable del Genil-Cabra parten de las estaciones de bombeo José María Alcalde y La Catalineta, que toma el agua del Canal Genil-Cabra.
De las aproximadamente 15300 has. regadas, unas 4050 ha se abastecen por medio de una red ramificada cuya presión se consigue por diferencia de cota entre los puntos de origen y las parcelas (red de gravedad). La superficie restante (11300 ha) es abastecida por una red ramificada a presión suministrada por bombeo. En las estaciones de puesta en carga el agua es pre-filtrada mediante unos tamices rotativos con 1,5 mm. de paso y en las agrupaciones es filtrada mediante filtros automáticos de malla de 130 micras..
Embalse de Cordobilla
Ubicación entre los municipios de Puente-Genil, Aguilar, Moriles, Lucena y Badolatosa.
- Propietario: Sevillana.
- Recoge los caudales regulados por el embalse de Iznájar.
- Datos técnicos:
- Cota sobre nivel del mar: 212,25 m.
- Superficie: 313 Ha.
- Capacidad inicial: 34 Hm3.

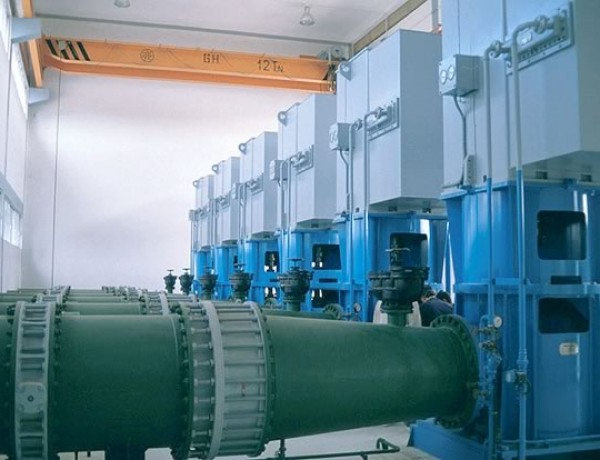

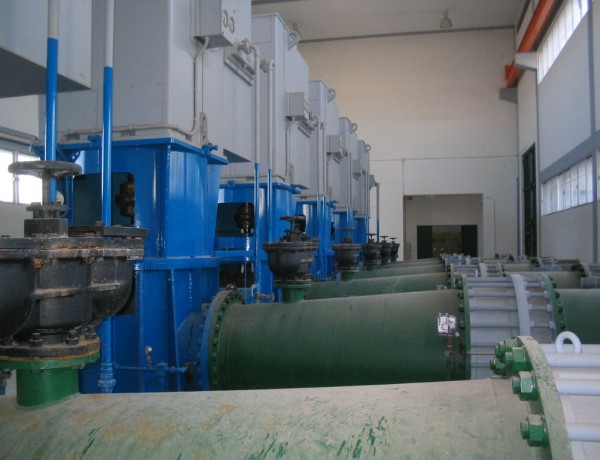

Estación principal de bombeo
Ubicada en el embalse de Cordobilla.
Permite elevar los caudales necesarios para abastecer el regadío desde la lámina del embalse a la cabecera del canal.(31 m)
Grupo de bombeo:
- Seis grupos de 2 m3/seg. (uno de reserva).
- Tres grupos de 6 m3/seg.
- Capacidad máxima de bombeo actual 30 m3/seg.
Estación de Bombeo José Mª Alcaide
Abastece de agua a 7.070 has.
- Red de gravedad, 2.730has.
- Red de presión, 4.340has.
Formada por 83 agrupaciones (39 en la red de gravedad, y 44 en presión).
970 tomas de parcela.
Datos técnicos:
- 3 bombas de 270 cv,
- 9 bombas de 720 cv.

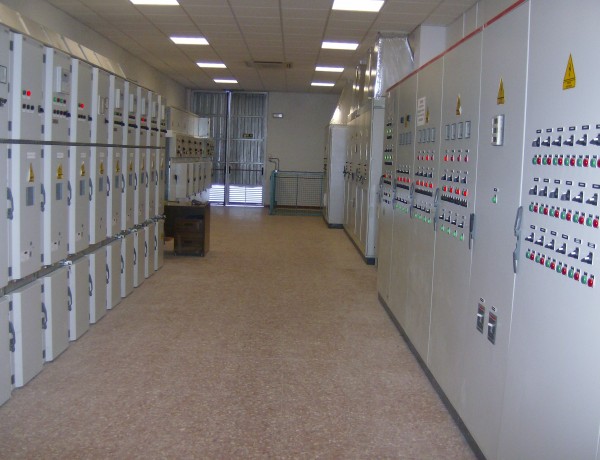

Estación de Bombeo La Catalineta
Abastece de agua a 8.280 has.
- Red de gravedad, 1.320 has.
- Red de presión, 6.960 has.
1986 tomas de parcela
193 agrupaciones
Datos técnicos:
- 4 bombas de 320 cv,
- 8 bombas de 959 cv.

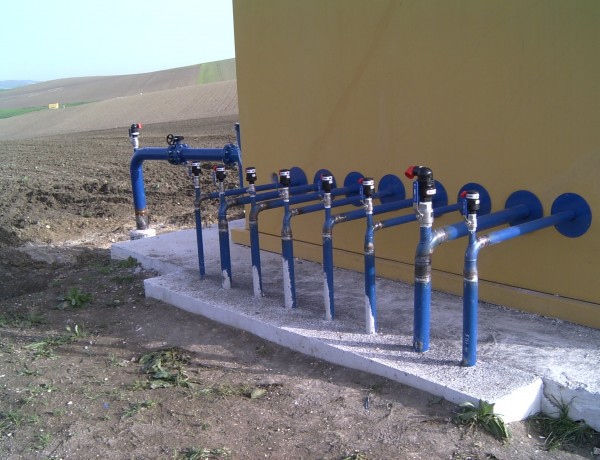

Agrupaciones de riego
La caseta de agrupación dispone de:
- Válvula de mariposa de accionamiento manual.
- Ventosa y elemento decantador de piedras.
- Caudalímetro de ultrasonidos, permite conocer caudal instantáneo y volumen de agua consumido.
- Sensor de presión.
- Válvula hidráulica con limitador de caudal, solenoide para telemando, piloto para apertura en dos etapas.
- Válvula de mariposa que aísle el punto de control.

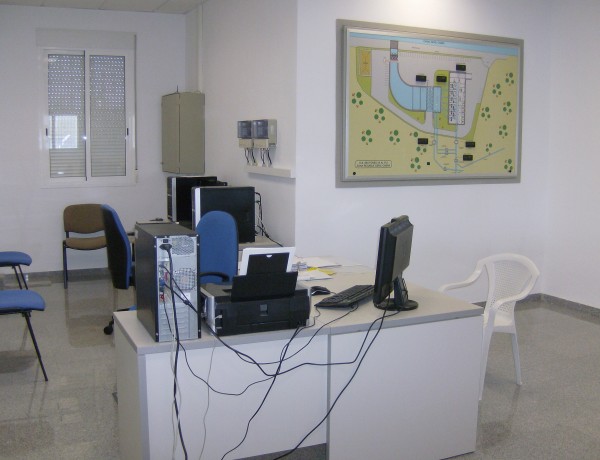

- Estación remota de telecontrol y telemando, unida a la estación de puesta en carga de la red mediante radio.

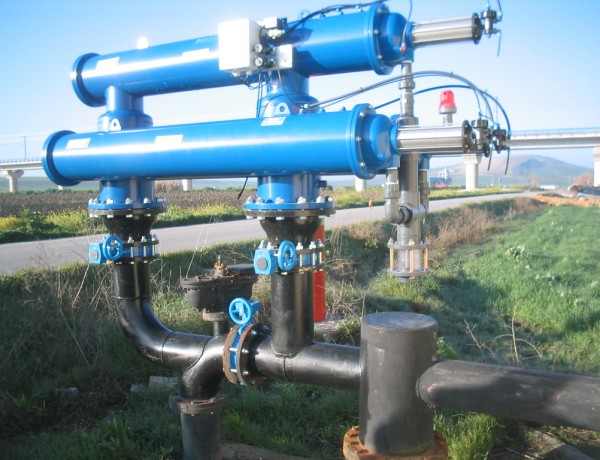

- Sistema de filtrado.

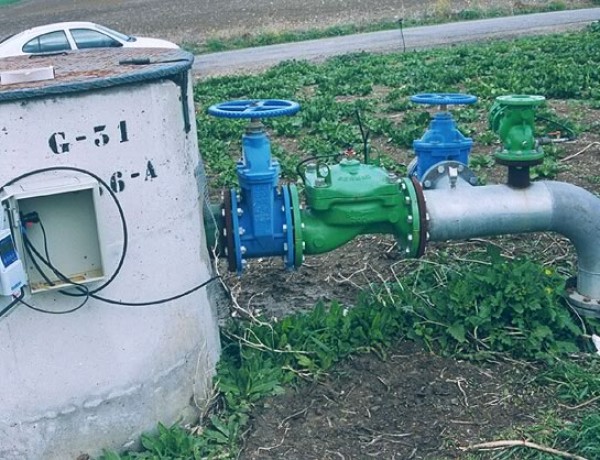

Contador de Parcela
Las tomas de parcela se componen de :
- Válvula de corte: permite aislarla de la red para su mantenimiento.
- Válvula hidráulica con contador tipo Woltman.
- Limitadores de presión y caudal.
- Trasmisor de pulsos para realizar telemedida vía radio.

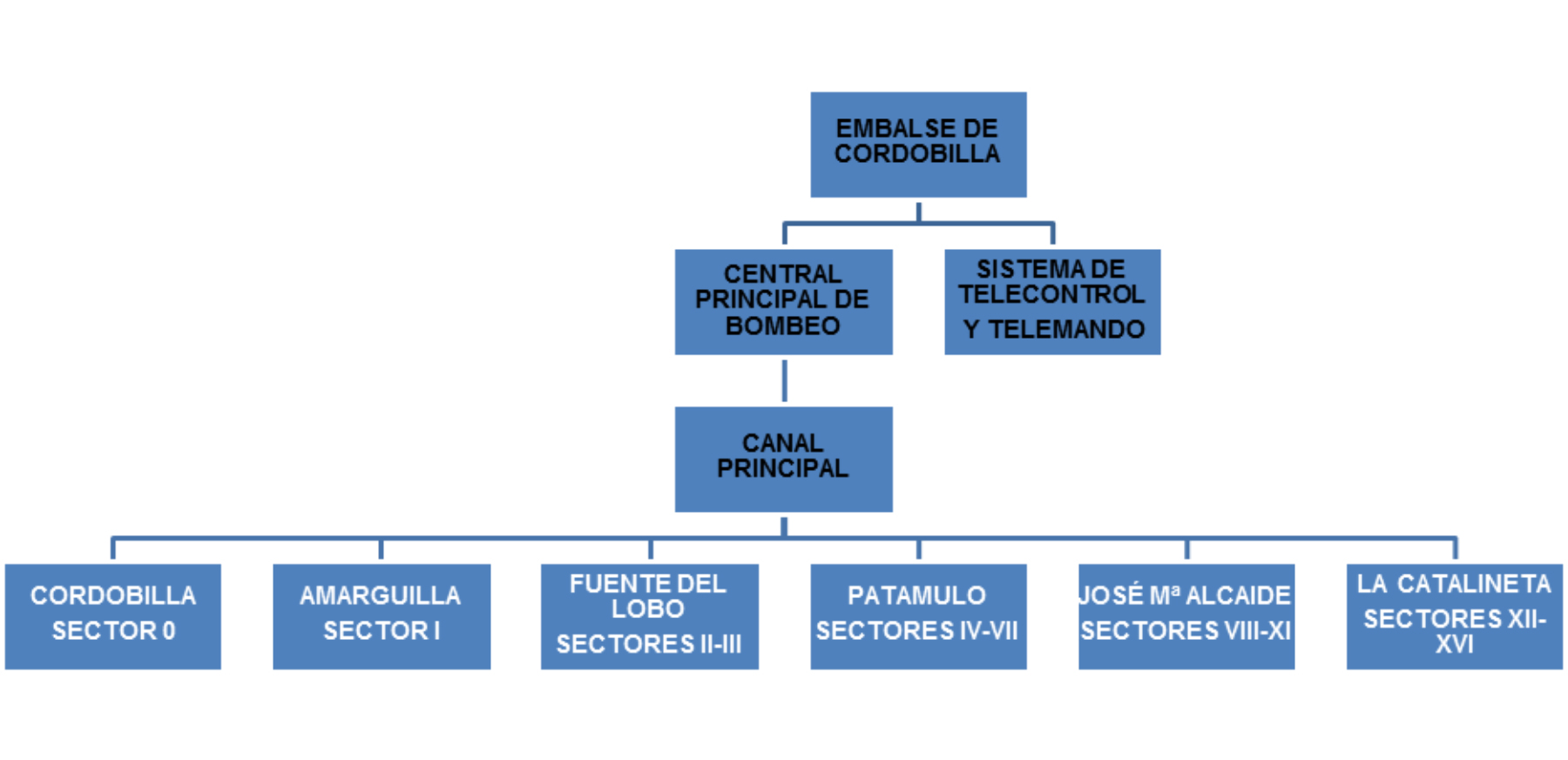

Esquema infraestructuras
